マッスルスーツ
腰の補助に特化
人や重い物を持ち上げるとき、中腰姿勢を保つときに

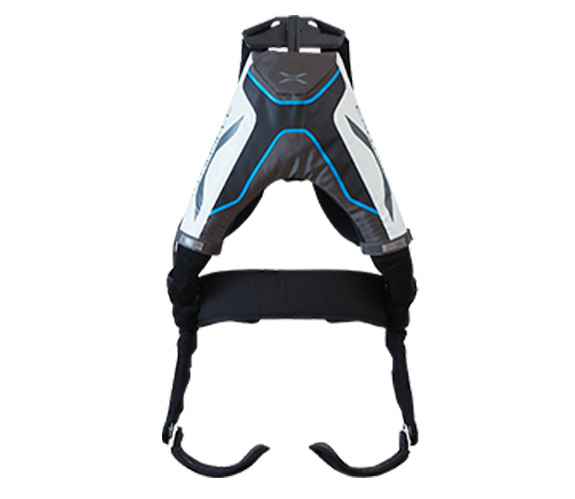

マッスルスーツ Power
マッスルスーツ

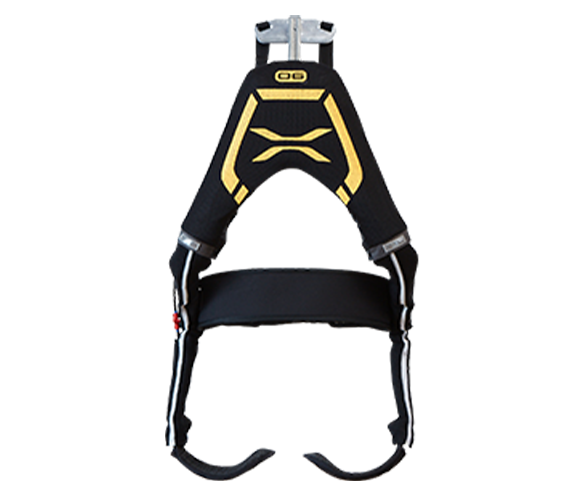

マッスルスーツ Edge
腕と腰の両方を補助
重量物の取り扱いに

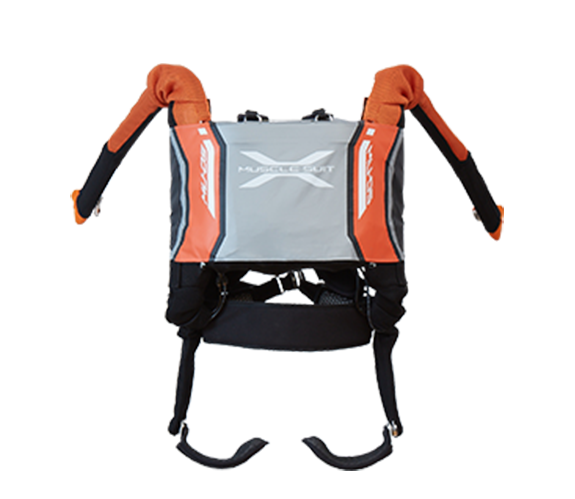

腕腰補助 マッスルアッパー
マッスルスーツのしくみ
McKibben型人工筋肉
ゴムチューブを筒状のナイロンメッシュで包んで両端をかしめた構造で、ゴムチューブへの圧縮空気注入に伴うゴムチューブ膨張が、ナイロンメッシュにより長さ方向の収縮を伴う強い引っ張り力に変換されます。軽量かつ簡易な構造で柔らかく、水中でも動作し、収縮する（最大でも全長の30%程度）だけなので安全に使えます。
マッスルスーツで使用している人工筋肉は、通常時直径1.5インチ130g、5気圧で最大200kgfの引張力を発生します。Powerモデルでは4本、マッスルスーツとマッスルスーツ Edgeモデルでは2本使用しています。
腰補助 動作原理
背中フレームは、腿フレーム上部の「回転軸」周りに回転できる構造です。人工筋肉の一端は背中フレーム上部に固定され、他端にはワイヤが取り付けられています。ワイヤの他端は腿フレームの回転軸周りに設置されたプーリーに固定されています。動作原理は次の通りです。
人工筋肉収縮により腿フレームに固定されたワイヤが引っ張られ、①のように背中フレームが「回転軸」周りに回転し、上半身を起こします。その反力は、腿フレームを②のように回転させるので、腿パッドによりその回転を抑えます。
カタログダウンロード
マッスルスーツPower.pdf
マッスルスーツ.pdf
マッスルスーツEdge.pdf

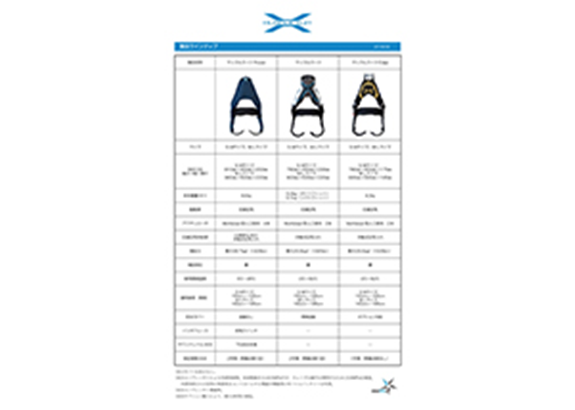

マッスルスーツ 製品ラインナップ.pdf
マッスルアッパー.pdf
使用事例のご紹介

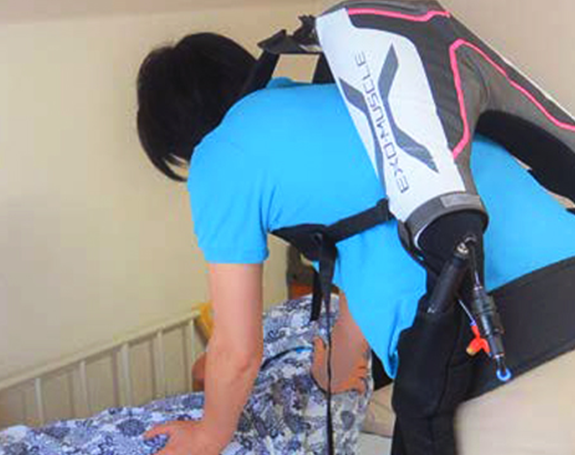

介護現場
今ではマッスルスーツの利用が 当たり前になっています。
社会福祉法人 友愛十字会 砧ホーム様
■課題
介護現場には、中腰姿勢でのおむつ交換や体位交換、また、サービス利用者を抱えて車いすからベッドなどに動かす移乗介助など、腰痛を引き起こす業務が多々
■マッスルスーツを導入した結果
・腰痛によって仕事を休んでしまうことが少なくなった
■使用モデルの例
介護現場には、中腰姿勢でのおむつ交換や体位交換、また、サービス利用者を抱えて車いすからベッドなどに動かす移乗介助など、腰痛を引き起こす業務が多々
■使用している人の例
20代～30代の男性、女性
使用事例一覧

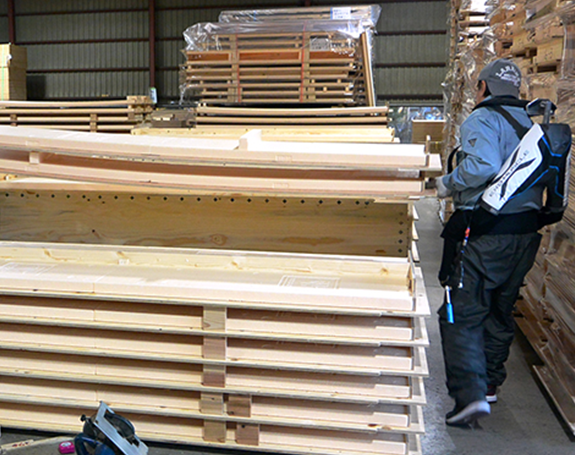

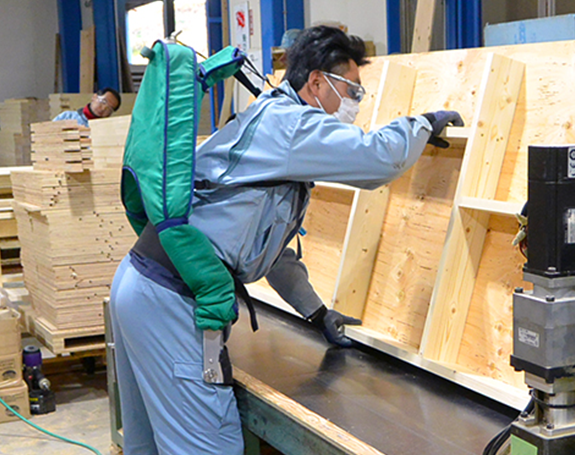

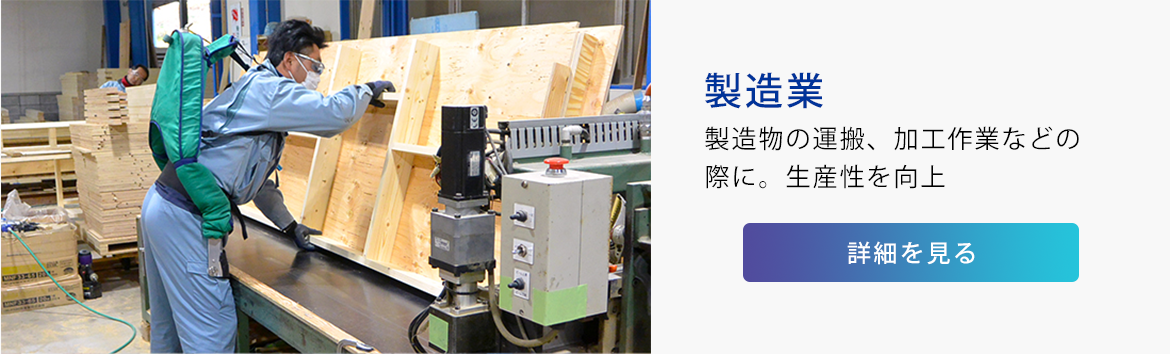

製造業
経営層の悩みをマッスルスーツで改善！
勝田産業株式会社様
■課題
重労働による作業効率低下と従業員の高い休職率
■マッスルスーツを導入した結果
・課題だった腰痛による休職が、半年間でゼロに
・疲労感の軽減により、作業効率がアップ。翌日に疲れを持ち越さなくなったという声も
■使用モデルの例
マッスルスーツ Power/マッスルスーツ
ひとりで作業する木材加工には、アシスト力の高い「マッスルスーツ Power」を使用。中腰作業の多いピッキングには、動きやすい「マッスルスーツ」を使用
■使用している人の例
30代～40代の男性

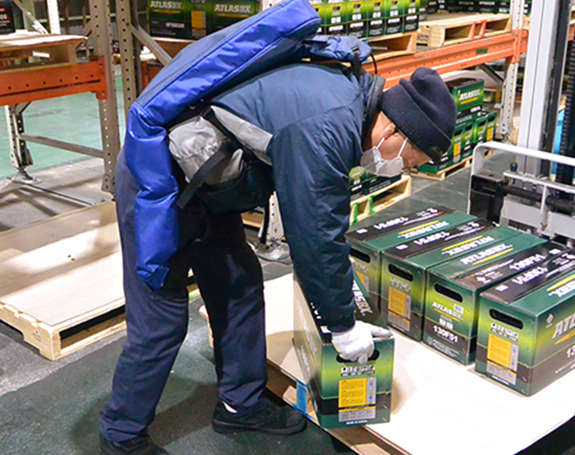

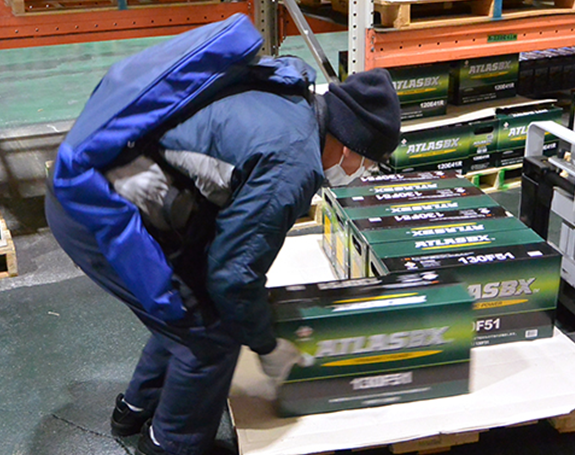

物流業
パレット積替え時の作業負担を大幅軽減
株式会社ニスコ様
■課題
限られた人数で、日々、2〜30kgほどの重量物を扱っており、欠勤者が出ると業務に支障が出てしまう
■マッスルスーツを導入した結果
・腰痛による欠勤率の低下
・作業負担の軽減の実感
■使用モデルの例
マッスルスーツ
■使用している人の例
男性
使用事例一覧

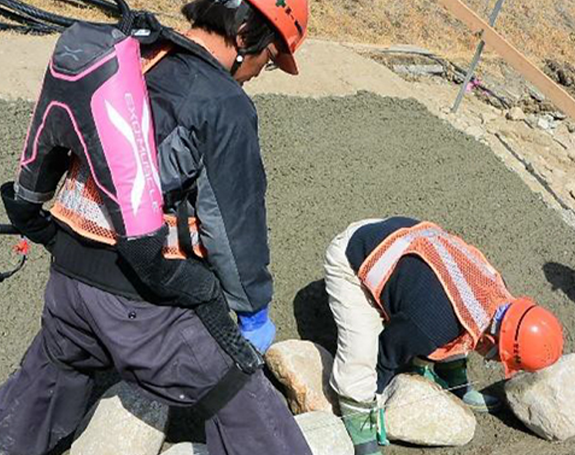

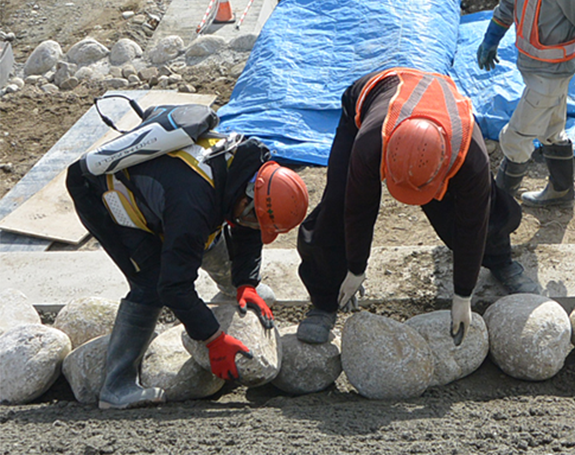

建設業
しゃがみ込み、中腰姿勢、持ち上げ作業に軽さを感じます。
株式会社ヤマウラ様
■課題
労働安全衛生のため、職業病と言われる腰痛対策が必要
■マッスルスーツを導入した結果
・機械化できないエリアでの作業負担軽減策に
・作業に軽さを実感
■使用モデルの例
マッスルスーツ（タイトフィット）
■使用している人の例
20代男性
使用事例一覧
| 労災リスクをマッスルスーツで軽減！ 【株式会社丸博野沢組】 |
| 労働安全衛生対策で重労働による作業員の身体を守る 【株式会社ヤマウラ様】 |

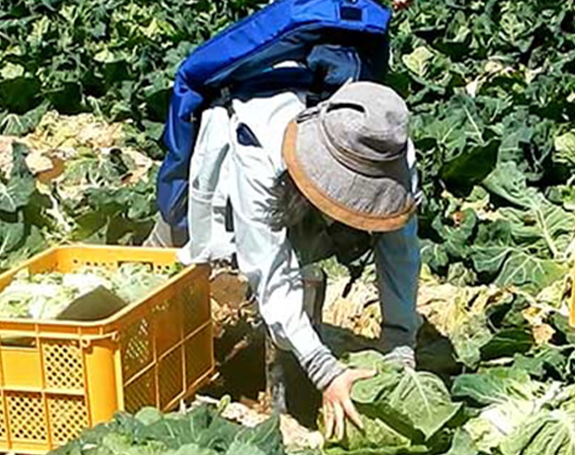

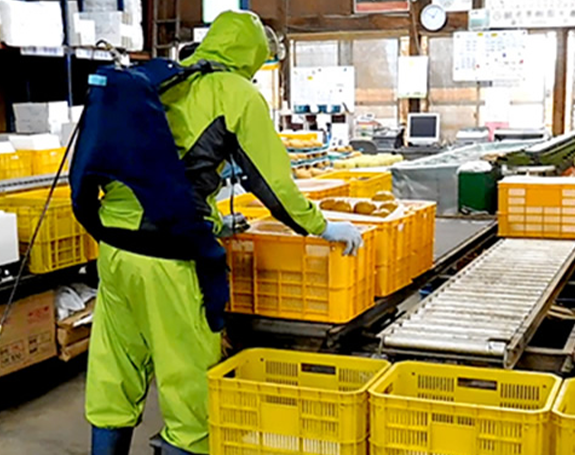

農業
前傾姿勢を支えてくれるだけで、腰の痛みが減少。
■課題
農作業では、中腰の姿勢が長く続くため、腰が固まってしまうような感覚に
■マッスルスーツを導入した結果
・中腰姿勢が苦でなくなる
・継続した作業が可能に
■使用モデルの例
マッスルスーツ（ソフトフィット）
屋外での作業のため、電子部品を使っていないところが安心
■使用している人の例
40～50代の男性
